Подробная информация о продукте:
|
| Имя: | Усилитель силы RF наивысшей мощности | частота: | 1250MHz |
|---|---|---|---|
| Сила выхода RF: | 60dBm | Напряжение тока деятельности: | 28VDC±1V |
| Размер: | 310*92*25mm | Работая течение: | 7A |
| Высокий свет: | усилитель силы 60dBm RF,Беспроводной усилитель силы RF оборудования,усилитель силы 1250MHz RF |
||

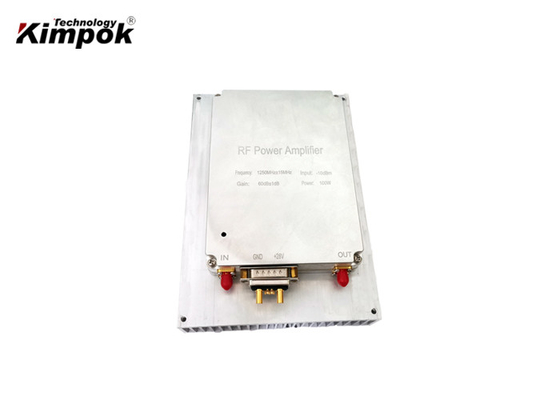

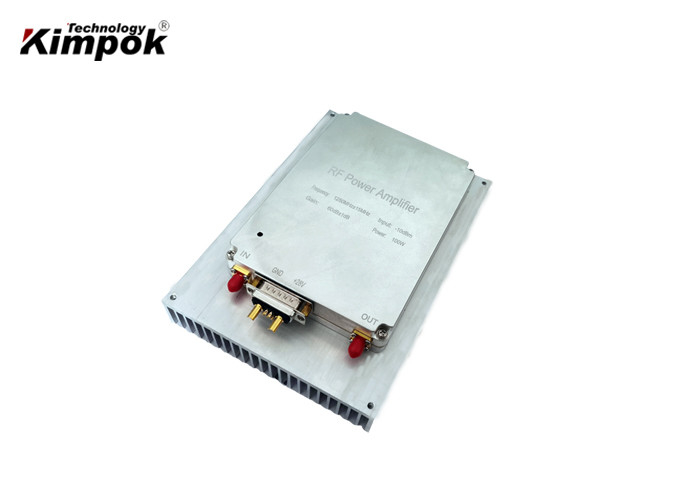

усилитель силы RF наивысшей мощности 100W с 60dB 1250MHz для беспроводного оборудования
Особенности:
Основная спецификация:
| Нет. | Деталь | Требования | |
| 1 | Диапазон изменения частот | 1250 MHz ± 15 MHz или подгонянный | |
| 2 | Источник сигнала | широкополосный высокоскоростной источник шума | |
| 3 | Максимальный Pout | 60dBm±1dB (над частотой на такой же температуре) | |
| 60dBm±1dB (над температурой на та же самой частоте) | |||
| 4 | Pout регулирует |
I/O Option1 (Дефолт) |
Если фактическ-Pout не равен к цел-Pout в каждых 60 секундах, потребности значения ATT быть увеличенным или уменьшенным шагом 1dB в границах 0-31dB, то до фактическ-Pout равный к цел-Pout. |
| I/O Option2 |
50-60dBm YONLIT M&C Pout будет о 37dBm без M&C |
||
| 5 | Порт VSWR RF | ≤1.5 | |
| 6 | Напряжение тока деятельности | 28VDC±1V | |
| 7 | Работая течение | <5> | |
| 8 | Соединитель RF | SMA-женский, 50 омов | |
| 9 | Размер | 310*92*25mm (исключительный соединитель) | |
| 10 | Порт электропитания | конденсатор Тяг-ядра | |
| 11 | Работая температура | -25~+65℃ | |
| 12 | Защита | Выключение больше чем 75℃, автоматическ-рестарт более менее чем 50℃ | |
| Выключение когда обратил силу больше 15W, автоматическ-рестарт после о 30s | |||
I/O Option1 (дефолт): Параллельное DB15Female
| DB15Femal | Описание | IN/Out |
| PIN1 | 1dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT) | В |
| PIN2 | 2dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT) | В |
| PIN3 | 4dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT) | В |
| PIN4 | 8dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT) | В |
| PIN5 | 16dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT) | В |
| PIN7 | Pr (обратил силу RF, 0.05V/dB, 10dB ряд, 2-2.3V@40dBm) | Вне |
| PIN10 | Pf (передняя сила RF, 0.05V/dB, 20dB ряд, 2-2.3V@47dBm) | Вне |
| PIN11 | EN (5V: PA; Вид в воздухе или зазмелении: PA ДАЛЬШЕ) | В |
| PIN12 | ЖИВОТИКИ (сигнал тревоги температуры, сигнал тревоги: 5V, нормальный: 0V) | Вне |
| PIN13 | VA (сигнал тревоги VSWR, сигнал тревоги: 5V, нормальный: 0V) | Вне |
| PIN14 | Tc (температура: ℃ 0.01V/1℃, 0.75V @25) | Вне |
| PIN15 | GND | GND |
Вариант 2 I/O: DB9Female для YONLIT M&C
| DB9Female | Описание | IN/Out |
| PIN1 | PA НА индикаторе 4.9V | Вне |
| PIN3 | Внешние управление ALC, ряд 0-5V входного сигнала) | В |
| PIN4 | Электропитание 5V | Вне |
| PIN5 | Pf (передняя сила RF, Макс: 0-5V, 20dB звенело) | Вне |
| PIN6 | EN (5V: PA; Вид в воздухе или зазмелении: PA ДАЛЬШЕ) | В |
| PIN7 | ЖИВОТИКИ (сигнал тревоги температуры, сигнал тревоги: 5V, нормальный: 0V) | Вне |
| PIN8 | VA (сигнал тревоги VSWR, сигнал тревоги: 5V, нормальный: 0V) | Вне |
| PIN9 | GND | GND |
вопросы и ответы:
Q1: Чего могу я купить от вас?
Передатчик COFDM цифровой AV, сетка IP радио, сетноой-аналогов видео- передатчик, приемопередатчик данным по радио, и главное правление OEM приемника передатчика.
Q2: Почему должен я выбрать вас?
Наша команда НИОКР ядра приходит от первоклассного университета в Китае, майоре в инженерстве связи. Мы считаем, что беспроводное сообщение будет держать на превращаться в профессиональных рынках в будущем.
Q3: Вы имеете количество минимального заказа?
Никакой предел MOQ, 1pc не приемлем.
Q4: Какое вроде обслуживание продукта могу я иметь?
Обслуживание OEM & ODM.
Q5: Что гарантия продукта?
Мы предлагаем 2-год-гарантию и пожизненное обслуживание.
Q6: Что среднее время выполнения?
5-7 рабочих дней для регулярной модели, и 20-30 рабочих дней для подгонянной модели.
Q7: Какие виды методов оплаты вы признаваете?
Мы признаваем банковский трансфер, западное соединение, PayPal, или платеж наличными.
Q8: Можете вы поставить уместную документацию?
Да, мы можем обеспечить большинств документацию включая сертификаты анализа/прилегания; Страна происхождения, и другие документы экспорта где требуется.
