Высокоскоростной линейный усилитель силы RF с DC 800MHz 50W 47dBm 28V

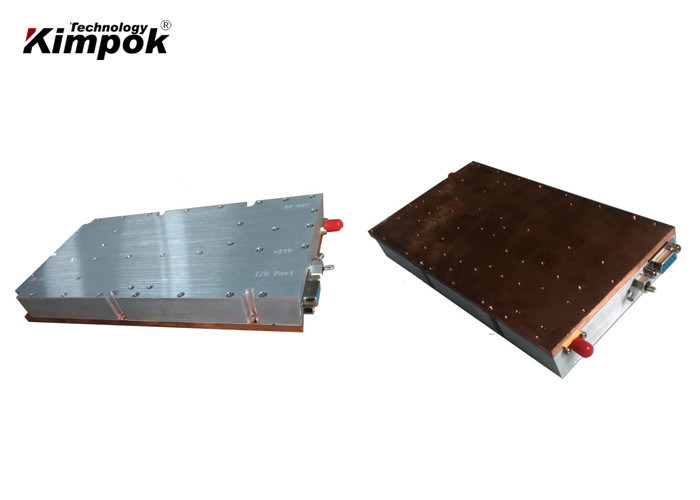

Большие изображения : Высокоскоростной линейный усилитель силы RF с DC 800MHz 50W 47dBm 28V

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Kimpok Technology / OEM
Сертификация:	CE
Номер модели:	KP-LAM800-50W

Оплата и доставка Условия:

Количество мин заказа:	1 ПК
Цена:	negotiable
Упаковывая детали:	Международная упаковка
Время доставки:	7-15 рабочих дней
Условия оплаты:	T/T, западное соединение, PayPal
Поставка способности:	1000pcs/month

контакт

Высокоскоростной линейный усилитель силы RF с DC 800MHz 50W 47dBm 28V

описание

Имя:	Линейный усилитель силы	Частота:	851-894 MHz или подгонянный
Сила выхода RF:	47dBm	Напряжение тока деятельности:	28VDC±1V
Размер:	2109225mm	Работая течение:	5.5A
Выделить:	усилитель силы 800MHz RF , усилитель силы 50W RF , линейный усилитель силы 47dBm

Высокоскоростной усилитель силы RF линейный с DC 800MHz 50W 47dBm 28V

Особенности:

Интегрированное PA источника и RF шума в одном доме, более небольшом размере и только соединяет DC28,6A с ним
Предотвратите взаимодействие высокой излучаемой силы RF к контрол-блоку и PA-цепи
Нас можем снабдить соотвествующий радиатор вы, один радиатор можно установить 2 50W-Jammer-Module.

Основная спецификация:

Нет.	Деталь		Требования
1	Диапазон изменения частот		851 MHz \| 894 MHz или подгонянный
2	Источник сигнала		широкополосный высокоскоростной источник шума
3	Максимальный Pout		47dBm±0.5dB (над частотой на такой же температуре)
			47dBm±0.5dB (над температурой на та же самой частоте)
4	Pout регулирует	I/O Option1 (Дефолт)	Если фактическ-Pout не равен к цел-Pout в каждых 60 секундах, потребности значения ATT быть увеличенным или уменьшенным шагом 1dB в границах 0-31dB, то до фактическ-Pout равный к цел-Pout.
		I/O Option2	38-47dBm YONLIT M&C Pout будет о 37dBm без M&C
5	Порт VSWR RF		≤1.5
6	Напряжение тока деятельности		28VDC±1V
7	Работая течение		<5>
8	Соединитель RF		SMA-женский, 50 омов
9	Размер		2109225mm (исключительный соединитель)
10	Порт электропитания		конденсатор Тяг-ядра
11	Работая температура		-25----+65℃
12	Защита		Выключение больше чем 75℃, автоматическ-рестарт более менее чем 50℃
			Выключение когда обратил силу больше 15W, автоматическ-рестарт после о 30s

I/O Option1 (дефолт): Параллельное DB15Female

DB15Femal	Описание	IN/Out
PIN1	1dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT)	В
PIN2	2dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT)	В
PIN3	4dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT)	В
PIN4	8dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT)	В
PIN5	16dB (вид в воздухе или добавить 5V: Отсутствие ATT; Зазмеление: Включите ATT)	В
PIN7	Pr (обратил силу RF, 0.05V/dB, 10dB ряд, 2-2.3V@40dBm)	Вне
PIN10	Pf (передняя сила RF, 0.05V/dB, 20dB ряд, 2-2.3V@47dBm)	Вне
PIN11	EN (5V: PA; Вид в воздухе или зазмелении: PA ДАЛЬШЕ)	В
PIN12	ЖИВОТИКИ (сигнал тревоги температуры, сигнал тревоги: 5V, нормальный: 0V)	Вне
PIN13	VA (сигнал тревоги VSWR, сигнал тревоги: 5V, нормальный: 0V)	Вне
PIN14	Tc (температура: ℃ 0.01V/1℃, 0.75V @25)	Вне
PIN15	GND	GND

Вариант 2 I/O: DB9Female для YONLIT M&C

DB9Female	Описание	IN/Out
PIN1	PA НА индикаторе 4.9V	Вне
PIN3	Внешние управление ALC, ряд 0-5V входного сигнала)	В
PIN4	Электропитание 5V	Вне
PIN5	Pf (передняя сила RF, Макс: 0-5V, 20dB звенело)	Вне
PIN6	EN (5V: PA; Вид в воздухе или зазмелении: PA ДАЛЬШЕ)	В
PIN7	ЖИВОТИКИ (сигнал тревоги температуры, сигнал тревоги: 5V, нормальный: 0V)	Вне
PIN8	VA (сигнал тревоги VSWR, сигнал тревоги: 5V, нормальный: 0V)	Вне
PIN9	GND	GND

Высокоскоростной линейный усилитель силы RF с DC 800MHz 50W 47dBm 28V 0
